Pre viac technických parametrov si stiahnite PDF pre referenciu
Bezpečnostný laserový skener slúži na ochranu perimetra robotického ramena
Priemyselná výroba bude využívať robotické ramená, ktoré môžu zvýšiť produkciu a znížiť náklady. Ale obvod robotického ramena je nebezpečný, preto je potrebné zriadiť monitorovaciu oblasť. Keď osoba alebo predmet vstúpi do obvodu manipulátora, bezpečnostný laserový skener to dokáže rozpoznať a vydá signál, aby manipulátor prestal pracovať, aby bola osoba chránená.
●5M distance, 270 degree angle,
●Switch output, NPN3 (PNP3) equipment working status indication1
● Use human eye safety protection laser, in line with standards
●Multi-area monitoring
●External device drive (switch provides DC30V 50mA driving force)
●16 kinds of area group settings (quick configuration, fast loading)
●Automatic learning (learning according to field scenes, monitoring contours)
●Pause function, taking into account production (built-in shutdown and restart functions, coordinated with production line movement countermeasures)
●IP65 dustproof and waterproof
●It is still applicable in harsh industrial environments.
Technický parameter
Základné informácie | ||
Meno Produktu | 2D-TOF-bezpečnostný laserový skener | |
Číslo výrobku | XD-TOF-05D | |
IO výstup | NPN | PNP |
Laserový svetelný zdroj | 905 nm (trieda I) | |
frekvencia skenovania | 15Hz/30Hz | |
Rozsah uhla snímania | 270º | |
Rozlíšenie uhla | {{0}}.1 º/0.3 degree | |
pracovisko | 0.05m-5m | |
Funkcia samoučenia- | Automaticky skenovať prostredie, generovať oblasť | |
Mechanické/elektronické parametre | ||
Elektrické prepojenie | 14-pinový terminál | |
Napájacie napätie | 2W | |
Spotreba energie | DC9V-28V | |
Prepnúť pohon | DC30V 50mA MAX | |
Farba škrupiny | Blue/yellow（New product not released） | |
Ochranná hladina | IP65 | |
Hmotnosť | 150g Without cable | |
| Veľkosť (dĺžkašírkavýška) | 50 mm 50 mm 76 mm | |
Výkon | ||
Rozpoznateľný tvar objektu | Takmer akýkoľvek tvar | |
Chyba merania | ±30mm | |
Počet skupín oblastí | 16 oblastí, každá skupina obsahuje 3 oblasti | |
Interfac | ||
USB | Mikro{0}}USB | |
Zadajte | Mikro{0}}USB | |
Zadajte | GND/NC4 | |
| Prepnúť výstup | NPN(PNP)3, Indikácia pracovného stavu zariadenia1 | |
Čas podržania výstupu signálu | 100 ms - 10 000 ms (nastaviteľné) Typicky 330 ms | |
Doba odozvy | 67 ms - 30 000 ms (nastaviteľné) Typicky 134 ms | |
Kontrolka | Indikátor napájania1, indikátor skupiny oblastí3 | |
Parametre prostredia | ||
Antivibračné-vibrácie | 10-55Hz, amplitude 0.75mm, XYZ triaxial, 2 hours per axis; 50-200Hz, 196m/s² (20G), scanning speed 2min/x cycle, XYZ triaxial, 2 hours per axis | |
Pracovná teplota | -10ºC ▬ plus 55 ºC | |
Rozsah skladovacích teplôt | -30ºC ▬ plus 75 ºC | |
Odolnosť voči okolitému svetlu | Menšie alebo rovné 15,000lux | |

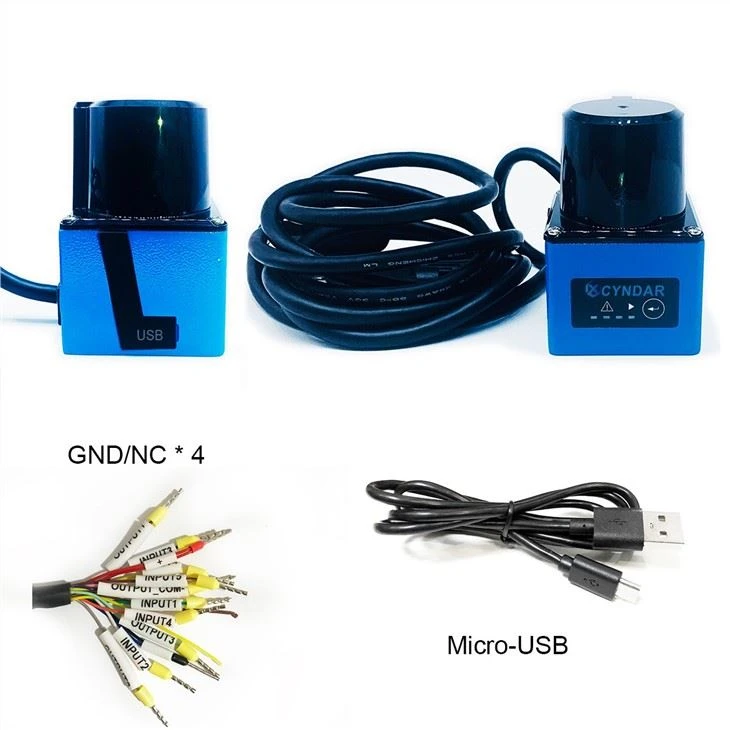

Konfigurácia produktu:
1. Laserový skener s káblom
2. Jedna dátová linka USB
3. Návod na použitie
4. Jedna softvérová príručka
5. Softvér, ovládač, 3D kresba
Prípad aplikácie
Proti kolízii-stavebných strojov a AGV
Protikolízny systém bude monitorovať celú oblasť za zakladačom vo dne aj v noci, ak doň vnikne nejaký predmet.
V prednastavenej oblasti varovania bude lidar poskytovať operátorovi zvukové a vizuálne varovné signály.
O CYNDAR
Od roku 2010 Cyndar pracuje na bezpečnostných senzoroch. Trváme na technologických inováciách a na prvé miesto kladieme úspech našich zákazníkov. Profesionálny predpredajný tím{1}}povedie zákazníkov, ako si vybrať najvhodnejšie produkty.
